Off-Grid срещу On-Grid Комерсиални PV решения и LCOE оптимизация

Сравнете-мрежови и включени-слънчеви системи за търговски проекти. Анализирайте структурите на разходите, ROI и техническите конфигурации, за да оптимизирате доставките на енергия.



извън{0}}мрежова слънчева система, включено-мрежово фотоволтаично решение,-свързана с мрежата търговска слънчева енергия, търговска интеграция за съхранение на енергия, намаление на LCOE, електрификация на отдалечен район



Справяне със зависимостта от мрежата и капиталовия риск при комерсиални фотоволтаични доставки

Изпълнителите на търговско инженерство, доставки и строителство (EPC) и енергийните разработчици са изправени пред засилваща се нестабилност в стабилността на регионалната мрежа, променящи се тарифни структури (FiT) и строги мандати за декарбонизация. Изборът между фотоволтаични (PV) архитектури извън-мрежа и включени-мрежа диктува възвръщаемостта на инвестициите (ROI), продължителността на живота на системата и разходите за структурен баланс на системата (BOS) на много{4}}мегаватов проект.

Неправилното изчисляване на наличността на мрежата или степента на влошаване на батерията може да доведе до сериозни финансови санкции, съгласно-споразумения за закупуване на електроенергия (PPA) и преждевременни повреди на компоненти. Това ръководство оценява техническите механизми, икономическите реалности и параметрите за интегриране на слънчеви системи извън-мрежата спрямо фотоволтаични решения в-мрежа, за да рационализира жизнения ви цикъл на техническа проверка и доставка.

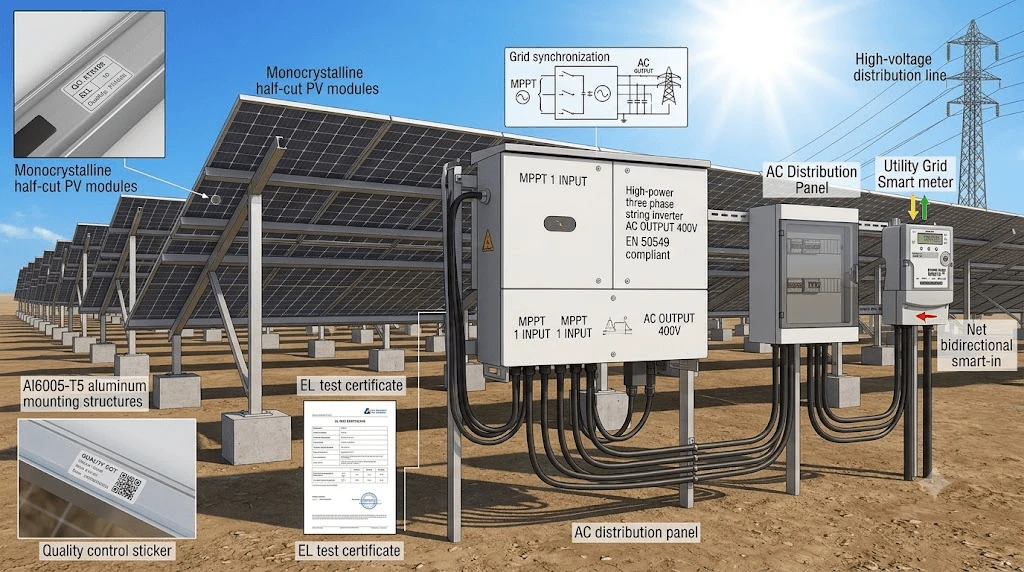

Surplus electricity feed-in

Основни механизми и топология

Разбирането на архитектурните разлики на ниво инвертор и баланс на инсталацията (BOP) е от съществено значение за избора на правилната топология за внедряването на вашия актив.



On-Grid PV Solutions

On-мрежовите системи работят паралелно с местната електрическа мрежа. Основният механизъм е съсредоточен около мрежа-свързан низ или централен инвертор, който използва алгоритми за проследяване на максимална мощност (MPPT) за максимизиране на изходната фотоволтаична мощност. Този изход се синхронизира с напрежението и честотата на електропреносната мрежа чрез фазово-контролни вериги със заключена верига (PLL).

Когато слънчевото производство надхвърли местното търсене, излишъкът от електроенергия автоматично се връща обратно към комуналната мрежа чрез нетно измерване или захранване-в тарифни рамки. На-мрежовите топологии разчитат стриктно на мрежата за установяване на референтно напрежение; следователно, механизмите за защита срещу-откъсване деактивират инвертора в рамките на милисекунди по време на прекъсване на електрозахранването, за да осигурят безопасността на поддръжката на мрежата.



Слънчеви системи извън-мрежата

Системите извън-мрежата функционират напълно независимо от комуналната мрежа, като изискват интегрирана настройка за съхранение на енергия за управление на несъответствията между-за-зареждане. Тези архитектури използват тежки-хибридни или самостоятелни-самостоятелни двупосочни инвертори, съчетани със специални контролери за зареждане.

Инверторът действа като главен източник на напрежение, генерирайки независима чиста синусоида AC мрежова мрежа-. Управлението на съхранението на енергия разчита на дизайни с ниска зависимост от батерията, при които усъвършенстваните системи за управление на батерията (BMS) наблюдават състоянието на зареждане (SoC), състоянието на здравето (SoH) и балансирането на напрежението в батерийните банки с литиево-железен фосфат (LiFePO4). Системата динамично превключва между PV генериране, разреждане на батерията и спомагателни входове (като дизелови генератори), за да поддържа непрекъснато качество на захранването при променливи стъпки на натоварване.



LiFePO4 battery banks



Индустриални стандарти и възвръщаемост на инвестициите

Изборът между конфигурации извън-мрежата и в-мрежата променя капиталовите разходи (CAPEX), оперативните разходи (OPEX) и равните разходи за енергия (LCOE).



Сравнение на инженерните параметри

Технически параметър On-Grid PV решение Изключена{0}}слънчева система (със съхранение на енергия)
Синхронизация на мрежата Изисква се (чрез PLL, IEEE 1547 / EN 50549) Независим (формиране-на мрежа, IEC 62109)
Интерфейс за съхранение на енергия По избор (AC/DC куплирани преоборудвания) Задължително (LiFePO4 конфигурация на шкаф)
Управление на излишната енергия Автоматизирано подаване на{0}}компютърна мрежа Пренасочено към хранилище / ограничено чрез BMS
Ефективност на системата (DC към AC) 97,5% – 98,6% (Директно преобразуване) 88,0% – 92,5% (включени -загуби при пътуване)
BOS разходи (кабели, защита) Стандартни AC/DC прекъсвачи, минимално разпределение Тежкотоварни DC комбинатори, изолирана разпределителна апаратура
Цикъл на поддръжка Проверка на инвертора (5-годишни интервали) Термично и BMS калибриране на батерията (годишно)



LCOE и матрица на финансовата възвръщаемост

Конфигурациите на -мрежата осигуряват най-ниските първоначални CAPEX и най-бързите периоди на изплащане, обикновено вариращи от 4 до 6 години в зависимост от местните структури на FiT и комерсиалните тарифи за полезност. Тъй като тези системи нямат съхранение на батерии, амортизацията на активите е ниска и LCOE се оптимизира единствено чрез максимизиране на добива на сурово производство.

Конфигурациите извън-мрежата изискват значително по-висока първоначална инвестиция поради включването на стелажи за батерии, здрави системи за ОВК и огромни фотоволтаични масиви, проектирани да задоволят изискванията за автономност през зимата. Въпреки това, в отдалечени местоположения, където липсва комунална инфраструктура, разходите за разширяване на мрежа със средно-напрежение често надхвърлят $50 000 до $100 000 на километър. Следователно системите извън-мрежата намаляват локализираните разходи за енергия в сравнение с непрекъснатото производство на дизелово гориво, като предпазват операторите от нестабилност на цените на горивата и логистични разходи.



Системна интеграция и съвместимост

Внедряването на търговски жизнеспособен соларен актив изисква оперативна съвместимост на компонентите. За да увеличат максимално ефективността, разработчиците трябва да третират фотоволтаичните панели, монтажните конструкции, инверторите и подсистемите за съхранение като единна унифицирана верига.



Фотоволтаични модули: Високо-ефективни монокристални модули, включващи половин-отрязана, много-шинова клетъчна архитектура (MBB) осигуряват ниско вътрешно съпротивление и намалено разпространение на микро-пукнатини. Техният нисък-температурен коефициент запазва стабилността на напрежението в двете конфигурации,-свързани и извън-мрежата.

Монтажна инфраструктура: Структурната дълготрайност зависи от системите за монтаж от анодизиран алуминий (Al6005-T5) или горещо поцинкована (HDG) стомана. Тези конструкции трябва да бъдат проектирани да издържат на специфичен вятър (до 60 m/s) и натоварване от сняг (до 1,4 kN/m²), като се поддържа стриктна механична непрекъснатост на заземяването.

Синхронизация на инвертор и съхранение: При настройки извън -мрежата, комуникационната съвместимост между хибридния инвертор и подсистемата за съхранение е критична. Използвайки комуникационни протоколи CAN или RS485, BMS предава-клетъчна телеметрия в реално време към контролната верига на инвертора. Това позволява прецизно динамично регулиране на заряда, предотвратявайки пренапрежението на клетките и термичното изтичане, като същевременно поддържа ефективен трансфер на енергия в цялата система.

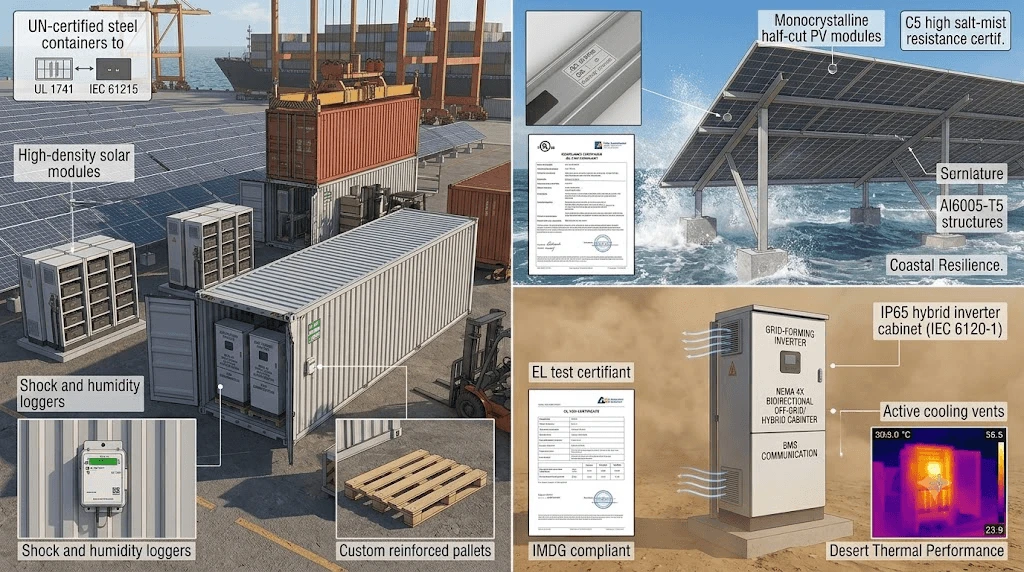

Shock loggers



Контрол на качеството и глобално съответствие

За да осигурят международно финансиране на проекти и застрахователна подкрепа, системите трябва да преминат стриктни процедури за контрол на качеството и да притежават акредитирани глобални сертификати.

Тестване на електролуминесценция (EL).: Всеки фотоволтаичен модул се подлага на дву{0}}етапно EL тестване-предварително-ламиниране и след-ламиниране-за идентифициране на вътрешни микро-пукнатини, неактивни клетъчни зони или структурни аномалии, невидими с невъоръжено око.

Термичен шок и стареене в околната среда: Основната електроника и модули преминават през ускорени тестове за околната среда, включително тестове за топлинни цикли (-40 градуса до +85 градуса ) и тестове за излагане на влажна топлина, валидиране на устойчивостта на изолация при екстремна влажност.

Фабрично приемане (FAT): Инверторът и стелажите за съхранение се подлагат на изгаряне при пълно-натоварване-и автоматизирано тестване на изолацията преди опаковане в каси, гарантирайки пускане в експлоатация с включване-и-.

Международна сертификационна рамка

Фотоволтаични модули: IEC 61215, IEC 61730, UL 61730 и CE съответствие за механично натоварване, електрическа безопасност и рейтинги за влошаване при пожар.

Инвертори и системи за съхранение: IEC 62109-1/-2 за безопасност на инвертора, IEEE 1547 и EN 50549 за стандарти за взаимно свързване на мрежата и UN38.3, IEC 62619 и UL 1973 за транспортиране на литиева батерия и стационарна безопасност.



Инженерни ЧЗВ

Въпрос: Как системите извън мрежата поддържат непрекъсната работа в сурови C&I среди, като крайбрежни райони с-висока соленост или екстремни пустинни среди?

О: Активите извън-мрежата, разположени в C&I местоположения, използват специализирани мерки за защита на околната среда. Инверторите и кутиите за съхранение на батерии са с класификация IP65 или NEMA 4X, изолиращи електронните компоненти от носеща се във въздуха сол, корозивни частици и фин пясък. Системите за термално управление включват затворен-контур на течно охлаждане или климатизирани-въздух HVAC системи за предотвратяване на термично намаляване при температури на околната среда над 45 градуса. Фотоволтаичните модули за крайбрежни проекти се отличават със сертифицирани покрития с високо съдържание на сол-от сол и амоняк, за предотвратяване на галванична корозия на рамки и клеми на разклонителната кутия.



Въпрос: Какви са механичните опаковки и стандартите за логистична безопасност за-съхраняване на батерии и транзит на модули?

О: За да се предотвратят микро-пукнатини и разграждане на клетките, причинени от механичен стрес по време на международен океански превоз, фотоволтаичните модули са закрепени в тежко-вертикални дървени палети със защитни ъглови капачки и анти-вибрационни разделителни слоеве. Масивите за съхранение на литиево-йонни батерии са класифицирани като опасни стоки клас 9. Те са опаковани в специални-сертифицирани от ООН стоманени-контейнери с интегрирани системи за гасене на пожар. Всички пратки отговарят на разпоредбите на IMDG (Международен морски превоз на опасни товари), оборудвани с непрекъснати индикатори за регистриране на удари и влажност за проверка на структурната цялост при пристигането на обекта на проекта.



В: Какви са техническите граници и сроковете за изпълнение за големи{0}}обемни OEM/ODM заявки за персонализиране?

О: Инженерните възможности на OEM/ODM се простират до модифициране на структурни размери, топологии на монтажни релси, комуникационни протоколи на инвертора и капацитет на корпуса на батериите, за да отговорят на специфичните изисквания на проекта. Техническите граници се регулират от поддържането на международни стандарти за безопасност; всяка промяна в дизайна трябва да отговаря на сертификационните параметри на IEC/UL. Стандартният жизнен цикъл на инженерна разработка следва строг график: преглед на конфигурацията и първоначално изготвяне на CAD (7–10 дни), стрес тестване и валидиране на прототип (14–21 дни), последвано от период на масово производство от 30 до 45 дни, в зависимост от общия мегават капацитет.
