Внедряването на литиево-железен фосфат (LiFePO4) системи за съхранение на енергия (ESS) в търговските и промишлени (C&I) сектори е изправено пред строги оперативни гранични изисквания. Въпреки че химията на LiFePO4 проявява присъща термична стабилност в сравнение с вариантите на никел-манган-кобалт (NMC), неограниченият клетъчен дисбаланс, термичното разпространение и недостатъците на топологията на контрола все още заплашват дълготрайността на активите.

Една клетка, работеща извън оптималния си прозорец на напрежение (2,5 V до 3,65 V), може да предизвика локализирано влошаване, намалявайки използваемия капацитет на пакета с до 35% за 1500 цикъла. Освен това, неадекватният топлинен мониторинг рискува локализирани събития на нагряване, водещи до неочаквано изключване на системата и прекъсване.

За да защитят дългосрочно изравнените разходи за съхранение (LCOS), EPC изпълнителите и ръководителите на проекти изискват стабилни, много{1}}пластови архитектури на Система за управление на батерията (BMS). Този анализ очертава основните контролни механизми, балансиращи топологии и диагностични протоколи, които са от съществено значение за стабилността на пакета LiFePO4 от-комплект за комунални услуги.

Технически анализ: Основни механизми за безопасност и архитектура

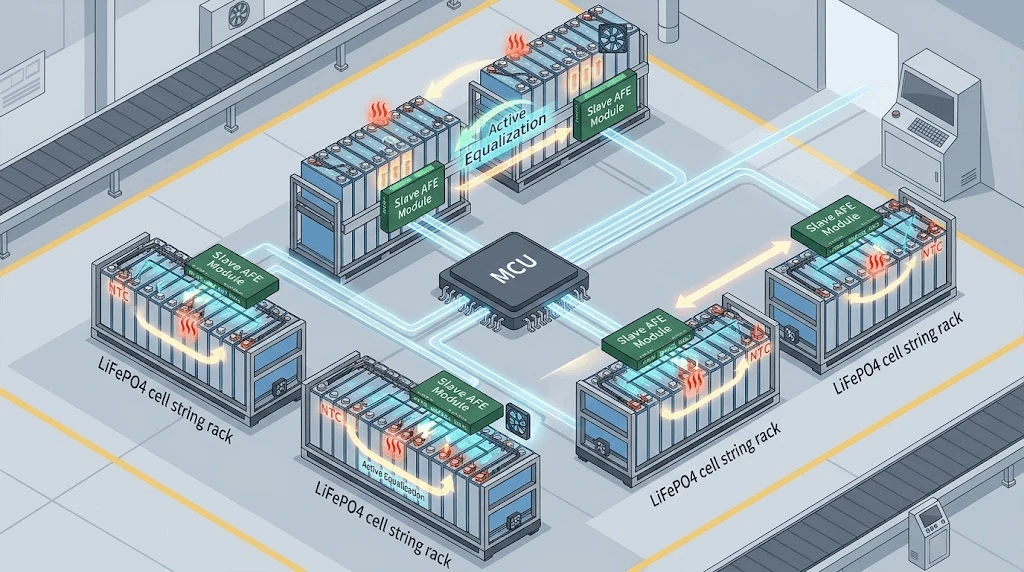

Устойчивият BMS разчита на разпределена главна-подчинена архитектура. Аналоговите предни-крайни (AFE) интегрални схеми директно наблюдават клетъчни групи, предавайки телеметрия към централния MCU чрез изолирани интерфейси на CAN шина.

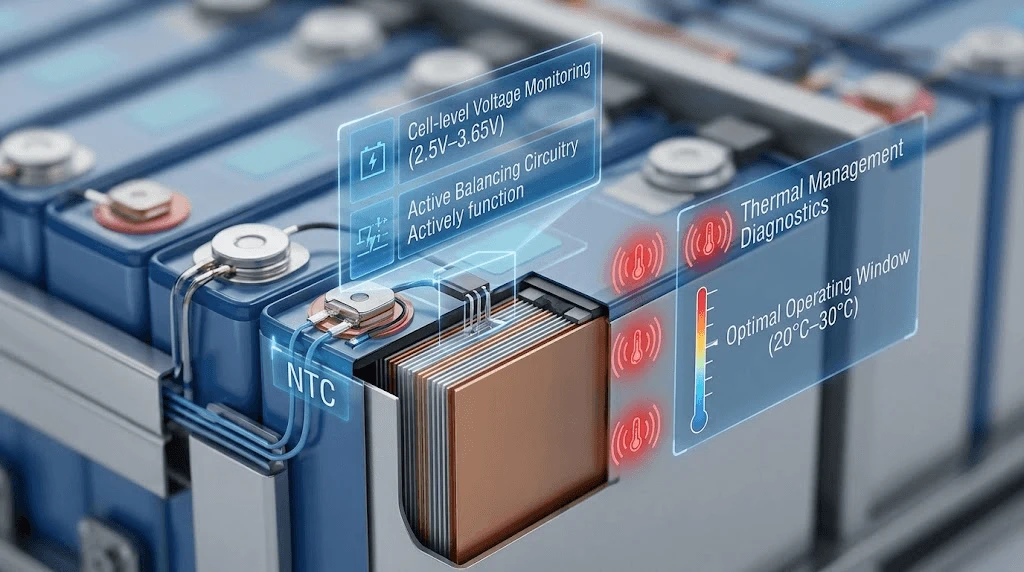

1. Мониторинг на-нивото на напрежението на клетката и калибриране на прага

Прецизното отчитане на напрежението изисква специални AFE канали с толеранс на сигнала < ±2 mV. Стандартните криви на разреждане на LiFePO4 представят изключително плоско плато на напрежението между 30% и 80% състояние на заряд (SOC), което прави методите за напрежение на отворена верига (OCV) недостатъчни за оценка на състоянието. BMS от висок -клас съчетава кулоново броене с алгоритми на разширен филтър на Калман (EKF), за да проследява точно SOC в рамките на ±2. Праговете на параметъра за защита трябва да бъдат хардуерно -приложени на AFE слоя, за да се осигури изпълнение независимо от латентността на фърмуера на MCU:

Изключване на-напрежение (OVC):3,65 V (Ниво на клетката) / Закъснение:<10 ms

Възстановяване на свръх{0}}напрежение: 3.45V

Под{0}}прекъсване на напрежението (UVC):2,50 V (ниво на клетката) / забавяне:<10ms

Под-възстановяване на напрежението:2.80V

2. Активни клетъчни балансиращи топологии

Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), е необходимо активно балансиране.

Активните системи използват двупосочни-DC-DC преобразуватели или капацитивни комутационни мрежи за прехвърляне на заряд от клетки с по-високо-напрежение към клетки с по-ниско{3}}напрежение по време на цикъла на зареждане и разреждане. Чрез активиране на балансиращи токове между 2A и 5A, активните топологии смекчават загубата на капацитет от дисперсията на капацитета в големи клетъчни низове, подобрявайки добива на използваема енергия през жизнения цикъл на актива.

3. Термално управление и предсказуема диагностика

Температурните вариации в модула не трябва да надвишават 3 градуса. BMS използва термистори с отрицателен температурен коефициент (NTC), конфигурирани при минимално съотношение от 1 сензор на 4 серии клетки, плюс допълнителни сонди, прикрепени към силовите MOSFET и главните шини.

Интегрираният фърмуер непрекъснато изчислява топлинните градиенти dT/dt. Ако локализирана скорост на промяна на температурата на клетката надвишава 1 градус/мин, системата задейства диагностични сигнали, преди да достигне абсолютни граници на над-температурата (55 градуса зареждане/60 градуса разреждане).

Индустриални стандарти и въздействие върху LCOS

Изборът на индустриален{0}}клас BMS директно променя финансовите показатели на проекта чрез разширяване на производителността през жизнения цикъл и намаляване на оперативните разходи (OpEx).

LCOS анализ на въздействието

Чрез поддържане на клетъчен дисбаланс под 10 mV през живот от 8000-цикъла, активният-балансиращ BMS предотвратява преждевременното изключване на низа, причинено от изолирани клетки с ниско напрежение. Тази възможност намалява равните разходи за съхранение (LCOS) чрез:

· Запазване на използваемия капацитет:Предотвратява ефекта на "най-слабото звено", като поддържа капацитета на низа близо до номиналните стойности.

· Намалени цикли на смяна:Удължава общия експлоатационен живот на пакета над 10 години, без да се налага смяна на клетъчния модул със среден-живот.

Системна интеграция и съвместимост

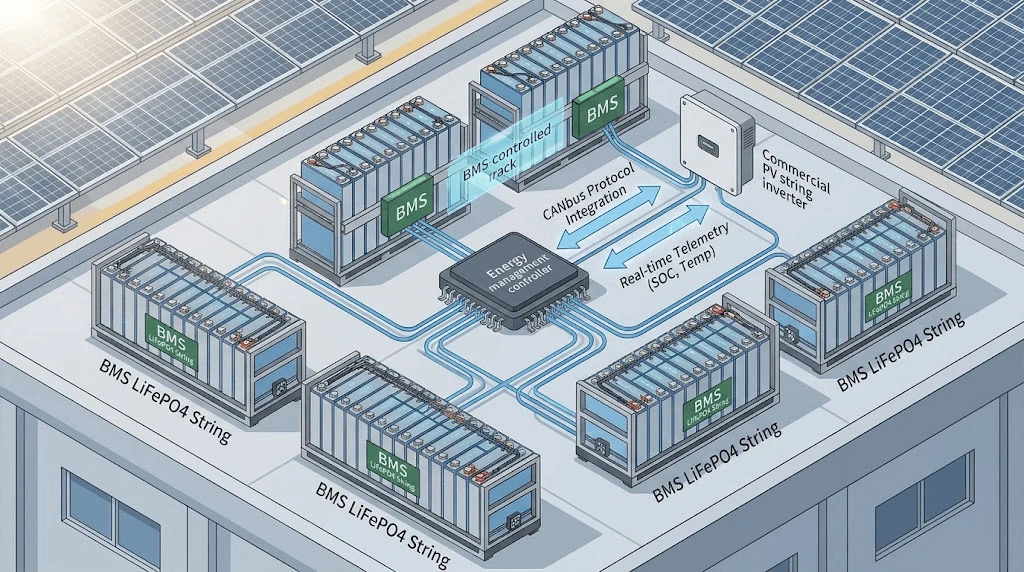

Съвместимата BMS трябва безпроблемно да взаимодейства със системите за преобразуване на енергия нагоре по веригата (PCS) и слънчевите контролери за зареждане.

При внедряване на търговски решения за съхранение като25.6V 100Ah Модул за съхранение на енергия, индустриалните комуникации зависят от CAN шина 2.0B и Modbus RTU протоколи с ниска{0}}закъснение. BMS предава динамични експлоатационни ограничения към инвертора в реално време:

Ограничение на зарядния ток (CCL):Динамично регулиран въз основа на максимално напрежение на клетката и вътрешна температура.

Ограничение на тока на разреждане (DCL):Коригирано въз основа на минимално напрежение на клетката, температура и настоящ SOC.

Тази комуникация в затворен -контур принуждава инвертора да дроселира изхода, преди да бъдат нарушени термичните или волтажните граници, предотвратявайки твърдо спиране на системата при профили на голямо натоварване.

Контрол на качеството и глобално съответствие

Осигуряването на промишлена безопасност изисква проверено спазване на глобалните стандарти за изпитване.

UL 1973:Стандарт за безопасност за батерии, използвани в стационарни приложения. Проверява структурната цялост, ограничаването на клетката и електрическата безопасност при условия на повреда.

IEC 62619:Налага тестове за функционална безопасност за промишлени литиеви батерии, включително тестове за термично разпространение и проверки за безопасност на софтуера на контролния блок.

ООН 38.3:Тестване за безопасност при транспортиране, включително симулация на надморска височина, термичен шок, вибрации, удар, външно късо съединение и принудително разреждане.

Контролът на качеството на производството трябва да включва автоматизирано тестване в края на-на-линията (EOL). Всяка BMS платка преминава-проверка за защита на късо съединение, проверки за калибриране във всички измервателни канали и изгаряне-при кондициониране при повишени термични условия (50 градуса) преди окончателното сглобяване.

ЧЗВ

1. Как BMS предотвратява разпространението на топлинна енергия при условия на късо- съединение?

BMS използва дву{0}}стратегия за защита: първични прекъсвания на късо{1}}хардуерно съединение задействат ултра{2}}бързи прекъсвания на превключвателя-в твърдо състояние/MOSFET в рамките на < 100 микросекунди, когато текущите прагове са пробити. Ако използвате топология на механично реле или контактор, ултра-бързите полупроводникови предпазители осигуряват вторична физическа изолация. Освен това контролният фърмуер следи dT/dt векторите, за да открие вътрешно късо съединение, преди да се появи изпускане на газ или топлинно разпространение.

2. Какви са изискванията за логистика и безопасност за доставка на опаковки LiFePO4 с голям-капацитет в чужбина?

Всички опаковки трябва да бъдат сертифицирани съгласно разпоредбите на UN 38.3 и да бъдат изпратени при състояние на зареждане (SOC) между 30% и 50%. Опаковките изискват-сертифицирани от ООН опасни опаковки (опасни стоки клас 9), включващи подсилена вътрешна изолация, защита на клемите-от късо съединение и-запечатана вътрешна обвивка, защитена от влага. BMS трябва да бъде настроен на ниска-мощност „Deep Sleep Mode“ по време на транзит, за да ограничи-саморазряда до < 0,5% на месец.

3. Какви са границите за персонализирани адаптации на фърмуера на OEM/ODM BMS за конкретни инверторни протоколи?

Границите за персонализиране включват модификация на CANbus/RS485 рамкови структури, картографиране на персонализирани адреси на регистрите на Modbus, коригиране на динамични алгоритми за изчисляване на SOC/SOH и конфигуриране на потребителски криви на изключване на температура/напрежение. Модификациите на физическия слой позволяват опции между превключване на MOSFET в твърдо- състояние или драйверни вериги на външен контактор въз основа на ограничения на напрежението на системата (до 1000 VDC. Стандартната инженерна обработка за адаптации на протокола на фърмуера обикновено е 2 до 3 седмици.
