Общ преглед на продукта и системна интеграция

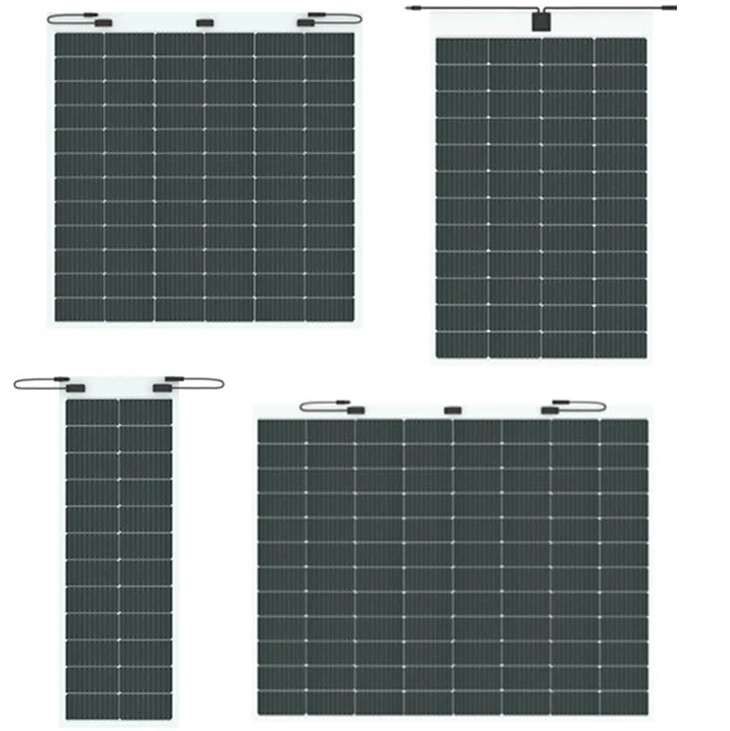

Нашите леки гъвкави слънчеви модули са проектирани за взискателна среда извън-мрежата и-ограничено тегло комерсиални покривни инсталации. Произведени с моно-кристални силициеви клетки клас А и първокласно ETFE предно капсулиране, тези панели елиминират структурните ограничения на традиционните алуминиеви рамки и тежкото закалено стъкло. Като директен доставчик и производител в Китай, ние поддържаме широко производство на OEM/ODM. Системните интегратори и изпълнителите на EPC могат да определят персонализирани напрежения, точни размери на модула, специфични разположения на уплътненията и оптимизирани дължини на кабела, за да съответстват на патентованите структурни проекти. Тези модули изначално поддържат последователни и паралелни масиви, функциониращи директно с индустриални-стандартни MPPT контролери за зареждане и хибридни инвертори в 12V, 24V и 48V архитектури.
Материални и технически спецификации
| Име на продукта |
TOPCON Лек гъвкав кристален силициев персонализиран слънчев модул |
| Тип батерия |
TOPCON |
|
Тегло |
2,9 кг/㎡ |
|
Задна плоча |
Бяло/ черно |
|
Конектор |
MC4 съвместим |
|
Съединителна кутия |
IP68 |
Контрол на качеството и глобални стандарти
Последователността на производството се поддържа чрез строг много{0}}протокол за контрол на качеството. Всеки лек гъвкав соларен модул се подлага на 100% двойно електролуминесцентно (EL) тестване преди и след ламиниране за стриктно идентифициране и елиминиране на скрити микро-пукнатини или клетъчни дефекти. Нашата производствена база е в съответствие със системите за управление на качеството ISO9001:2015. Всички модули преминават стандартни IEC61215 и IEC61730 тестови параметри, гарантиращи висока производителност при екстремни температурни колебания и сериозни механични натоварвания. Продуктовите сертификати включват TUV, CE и RoHS, напълно валидиращи глобалната дистрибуция на едро и съответствието на EPC проекта.
Подробности за продукта
Олекотен гъвкав сглобен слънчев модул чертеж инженерни чертежи(Единица: mm)
*Дължина: ±2 мм Ширина: ±2 мм
Параметри на електрически характеристики(При стандартни тестови условия)
|
Модел |
Лек слънчев панел с мощност 435 W |
Лек 440W слънчев панел |
Лек 445W слънчев панел |
Лек слънчев панел с мощност 450 W |
||||
|
Условия на теста |
STC |
НЕ |
STC |
НЕ |
STC |
НЕ |
STC |
НЕ |
|
Пикова мощност [W] |
375 |
300 |
280 |
224 |
186 |
149.2 |
91 |
72.8 |
|
Толеранс на мощност [W] |
0~3W |
/ |
0~5W |
/ |
0~3W |
/ |
0~3W |
/ |
|
Пиково напрежение [V] |
30.22 |
29.94 |
45.29 |
44.53 |
30.19 |
29.37 |
15.06 |
14.47 |
|
Пиков ток [A] |
12.41 |
10.02 |
6.19 |
5.12 |
6.19 |
5.08 |
6.09 |
5.03 |
|
Напрежение на-отворена верига [V] |
35.39 |
33.62 |
53.05 |
50.41 |
35.36 |
34.01 |
17.65 |
16.77 |
|
Ток-на късо съединение [A] |
12.99 |
10.52 |
6.48 |
5.25 |
6.45 |
5.22 |
6.44 |
5.19 |
|
Размер [mm] |
1514*1200 |
1146*1200 |
1200*778 |
1200*410 |
||||
|
|
||||||||||||
* STC (Стандартни тестови условия): излъчване=1000 W/m², температура на клетката=25 градуса, AM=1.5, грешка при теста ±3%
*NMOT (номинални работни температурни условия): излъчване=800 W/m², околна температура=20 градуса, AM=1.5, скорост на вятъра=1 m/s
Опаковка и безопасност на логистиката
Внедряваме експортно{0}}опаковки, специфични за гъвкавите фотоволтаични модули, за да предотвратим физическа деформация по време на международен морски транспорт. Панелите са облицовани с анти-статична EPE пяна и опаковани в изключително твърди, тежки-натоварени гофрирани картонени кутии. За масови пратки на едро картонените опаковки са здраво закрепени върху подсилени дървени палети, увити в промишлено разтегливо фолио с предпазни ръбове с твърд-ъгъл. Тази конфигурация на подреждане минимизира механичното напрежение, осигурявайки 100% цялост на ETFE повърхността и силициевите клетки при пристигане във вашия склад или обект на проекта.
Време за доставка
|
Количество (единици) |
1-20000 |
＞20000 |
|
Време за изпълнение (дни) |
15 |
По договаряне |
Услуги
Като производител на слънчеви панели, ние предлагаме цялостно персонализиране, персонализиране на дизайна и персонализиране на проби
15 години гаранция на материалите и изработката
30-годишна гаранция за линейно захранване
Типични сценарии за приложение
Типични сценарии за приложение
Изберете плана, който ви подхожда най-добре.
Тегло-ограничена архитектура
Тънки-метални търговски покриви, мембранни конструкции и модулни корпуси.
01
Мобилно производство на енергия
Каравани, каравани, камиони за храна и хладилни превозни средства.
02
Морска среда
Яхтени палуби, шамандури и крайбрежни-мрежови инсталации (изисква устойчивост на корозия от солена мъгла).
03
Отдалечена инфраструктура
Телекомуникационни базови станции, камери за дистанционно наблюдение и селскостопански слънчеви напоителни системи.
04
ЧЗВ
Как този лек, гъвкав соларен модул се интегрира със съществуващите 48V изключен-мрежови инвертори?
Нашите гъвкави модули разполагат със стандартизирани MC4-съвместими конектори и вградени-байпасни диоди, поддържащи множество последователни и паралелни конфигурации. Те естествено се адаптират към 12V, 24V или 48V MPPT контролери за зареждане, осигурявайки точно съвпадение на напрежението за автономни RV, морски и дистанционни телекомуникационни системи.
Каква е линейната скорост на влошаване на мощността на ETFE повърхността през 15-годишния гаранционен период?
Гарантираме за първата{0}}година влошаване на мощността от по-малко от 2%, с годишно затихване, строго контролирано под 0,55% след това. Капсулацията от индустриален-клас ETFE издържа на солена мъгла и непрекъснато UV лъчение, поддържайки над 85% от номиналната изходна мощност на петнадесетата година.
Може ли фабриката в Китай да персонализира размерите и разположението на съединителната кутия за групови поръчки?
Да, като директен производител, ние предоставяме дълбоки OEM модификации. За поръчки на едро, надвишаващи 100 единици, нашият инженерен екип коригира размерите на панелите, структурните оформления, разположението на уплътненията и дължините на кабелите в рамките на 15 дни, отговаряйки на вашите специфични изисквания за монтажна повърхност и окабеляване.
Поискайте цени на едро и OEM поддръжка
Поискайте точна схема на свързване на системата и оферта за проект на едро в рамките на 24 часа. Партидни проби от OEM, налични за фабрично тестване на качеството и структурно валидиране. Свържете се директно с нашия глобален екип за доставки.
